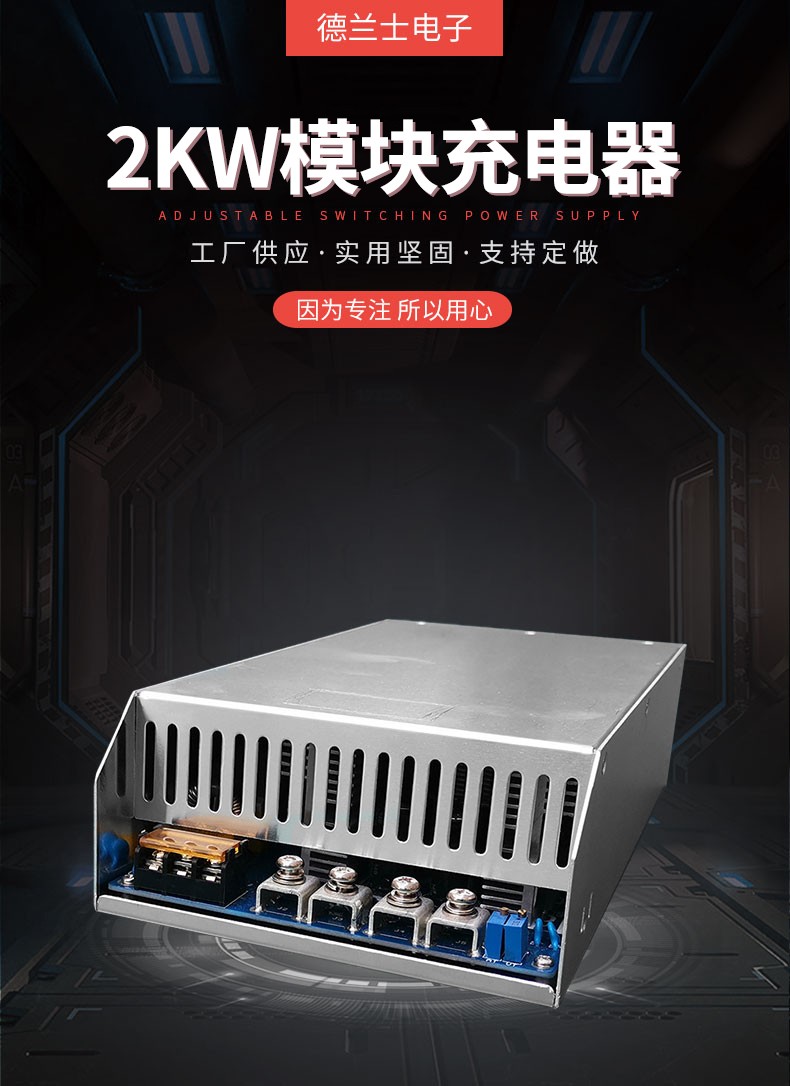

2KW充电机系列-MCD-57.6V30A磷酸铁锂充电器

  • 基础信息

      开关电源是利用现代电力电子技术,控制开关管开通和关断的时间比率,维持稳定输出电压的一种电源,开关电源一般由脉冲宽度调制(PWM)控制IC和MOSFET构成。随着电力电子技术的发展和创新,使得开关电源技术也在不断地创新。目前,开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备,是当今电子信息产业飞速发展不可缺少的一种电源方式。

    公司简介

       海丰县德兰士电子有限公司自创办以来一直自主研发,致力于非标直流开关电源、智能充电机的定制生产,以满足广大客户对各种电源的需求。公司产品功率范围:0~120KW;

    我们是生产厂家:专业、准确、快捷、省钱

    公司产品可大致分为开关电源和智能充电机两大类。

    开关电源:直流电源、模块电源、高压电源、整流电源、稳压电源、净化电源,航天电源、军工电源、电镀电源、加热电源、焊接电源、脉冲电源等。

    智能充电机模块型充电器、智能型充电机、大电流充电机、高压充电机、全自动充电机(桩)、电动车充电器(桩)、直流屏充电机、蓄电池组充电器等;

        开关电源可大致分为AC/DC,DC/DC两大类,按用途和功能,还被细分为工控电源、模块电源、高压电源、整流电源、稳压电源、老化电源、航天电源、军工电源、电镀电源、电解电源、加热电源、焊接电源、脉冲电源等等。


  • 在线订购

基础信息

在这个时代,电在我们社会有着不可替代的重要作用,而电池是其中一种重要组成部分。电池的使用不可避免的需要充放电,在没有厂家标配来充电机时,这时候有必要定做一台合适的充电机了,我们可以满足你的需求。
   百多年的电池工艺进步,发展出了各种不同材质的电池。不同的材质的电池单体经过串并联又得到了不同的电池电压与电池容量,例下表:

各材质单体额定(标称)电压终止放电电压终止充电电压过放电压充电方式
锂离子/锂聚合物电池3.7V3.0V4.2V<2.5V恒压恒流充电
磷酸铁锂电池3.2V2.5V3.6V<2.0V恒压恒流充电
铅酸蓄电池2.0V1.75V2.5V<1.75V三阶段充电
免维护铅酸蓄电池2.0V1.75V2.417V<1.75V三阶段充电

针对不同材质电池的采用不同的充电方式 ,对于锂电池、磷酸铁锂电池它采用恒流恒压充电方式,对于铅酸电池它采用恒流/恒压/涓流浮充三个阶段充电方式;
   合适的充电方式不仅高效安全,对电池的使用寿命也能得到极大的延长作用。
        为此我们的智能充电机采用高频电源技术,具有操作简单,重量轻,体积小等特点。并具有反接、过载、短路、过热等多重保护功能。具有科学的充电电量控制技术,能够长时间在线充电,无需人员看守,减少工作人员的工作强度,确保蓄电池充足,不过充、不欠充,达到延长蓄电池使用寿命大作用。
   智能充电机还可适用的电池类型:镍镉、镍氢、锰酸锂、三元材料等,有意者欢迎电话联系我们。

基本介绍:

欢迎您使用本公司生产的全自动智能充电机。本机以进口**级IC和IGBT功率模块作为控制芯片,其它元件材料亦是各种进口工业等级器件,集优化合理的设计,高水平的生产工艺,严格的生产过程,完善的基础设施为一体,机器的可靠性和稳定性强。本类型充电机技术成熟,及众多优点于一身:
 1.采用开关电源技术,体积小、重量轻、效率高;
 2.输入电压范围宽;
 3.输入输出全隔离;
 4.可对负载提供最大的输出电流的同时又能对蓄电池的充电进行恒流调节;
 5.该充电机广泛应用于电力直流屏系统、船舶、通信、科研、游乐、牵引、电动汽车充电桩等充电设备。

我们把充电机的要素提取出来

电源输入---------电压、频率
充电电压---------自动或可调
充电电流---------自动或可调
调节方式---------自动或面板电位器调节或模拟量控制
负载性质---------电池的类型:铅酸/锂电池....

提供以上信息,我们就可以按要求制作出合适的充电机出来。

锂电池充电机特性:

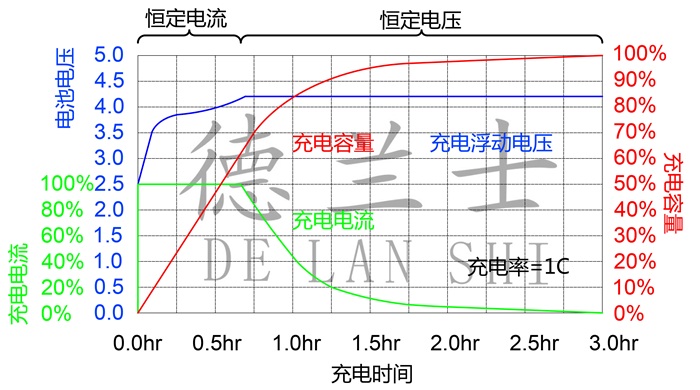

该图表为充电率为1C时标称电压3.7V的锂电池(磷酸铁锂电池3.2V)单体的充电特性曲线图。
  可以看出随着电池的充电,电压上升。电池电压达到编程限压值(也称为浮动电压,锂电池为4.2V,磷酸铁锂电池3.6V)时,充电电流开始下降。电流一开始下降时,电池约充电至容量的50%至60%。浮动电压继续提供,直到充电电流降至足够低的水平(C/10至C/20),这时电池约充电至容量的92%至99%,充电周期终止。


锂电池充电模式:

锂电池的充电方式是恒流恒压充电(CCCV),都是由IC芯片控制的,典型的充电方式是:
  第一阶段对电池进行恒流充电,此阶段电池电压随时间线性上升,当电池电压达到预设上限值(锂电池为 4.2V),转入第二阶段再以此上限电压对电池进行恒压充电,在恒压充电阶段充电电流随时间逐渐减小,直至电流下降至设定的最小值(一般为 0.1C-0.02C,C=电池容量/h),可认为电池充满,至此充电过程结束。
  目前的恒流恒压的这个模式,充电效率高,而且对电池的损伤也较小,是普遍的充电方式.


型号说明: CD -57.6V  30A
│  │  │
│  │  ╰───锂电池最大充电电流
│  ╰───────锂电池标注电压
╰───────────充电机简称

57.6V的磷酸铁锂电池由16串3.6V电池单体串联而成,
标称电压51.2V,限定电压(浮动电压)57.6V。

磷酸铁锂电池

MCD-14.4V80A

MCD-28.8V60A

MCD-43.2V40A

MCD-57.6V30A

MCD-72V25A

MCD-86.4V20A

MCD-115.2V15A

MCD-216V8A

MCD-230.4V6A

MCD-259.2V6A

 三元锂电池

MCD-16.8V70A

MCD-33.6V50A

MCD-50.4V30A

MCD-67.2V28A

MCD-84V20A

MCD-100.8V18A

MCD-134.4V14A

CD-252V7A

MCD-268.8V6A

MCD-302.4V6A

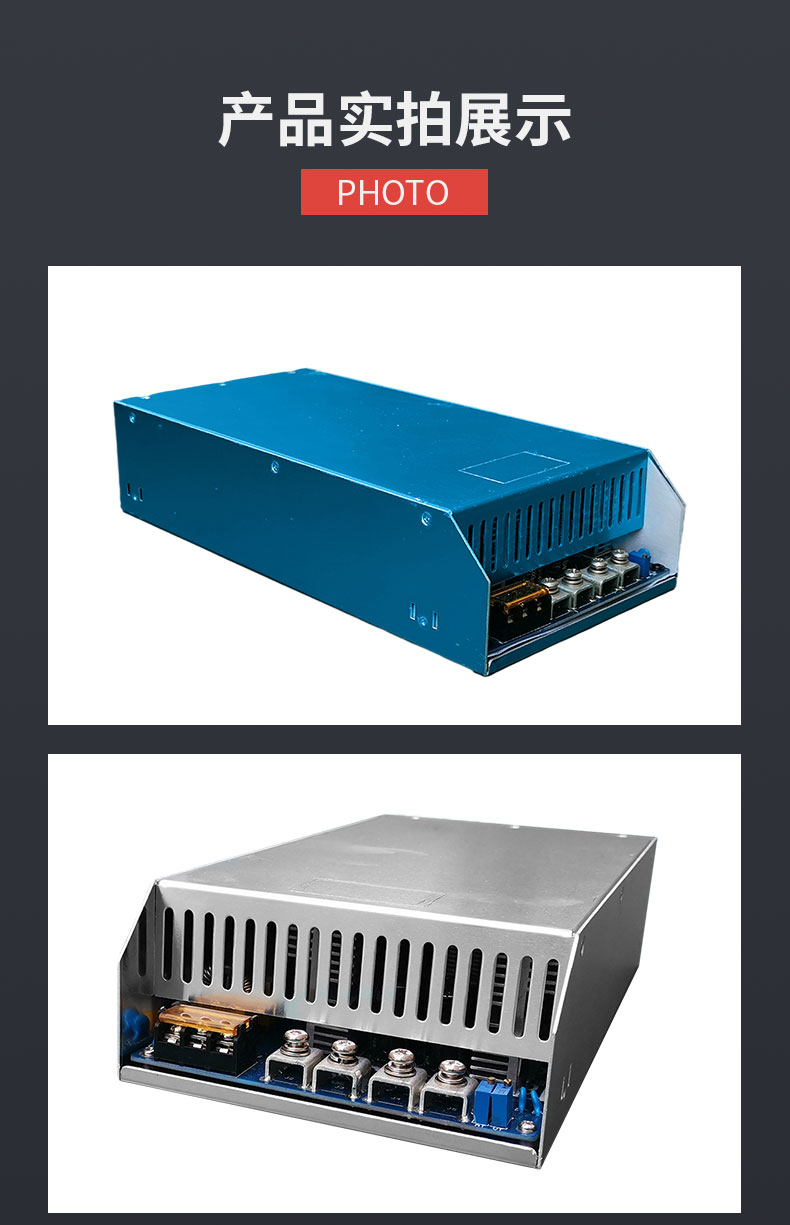

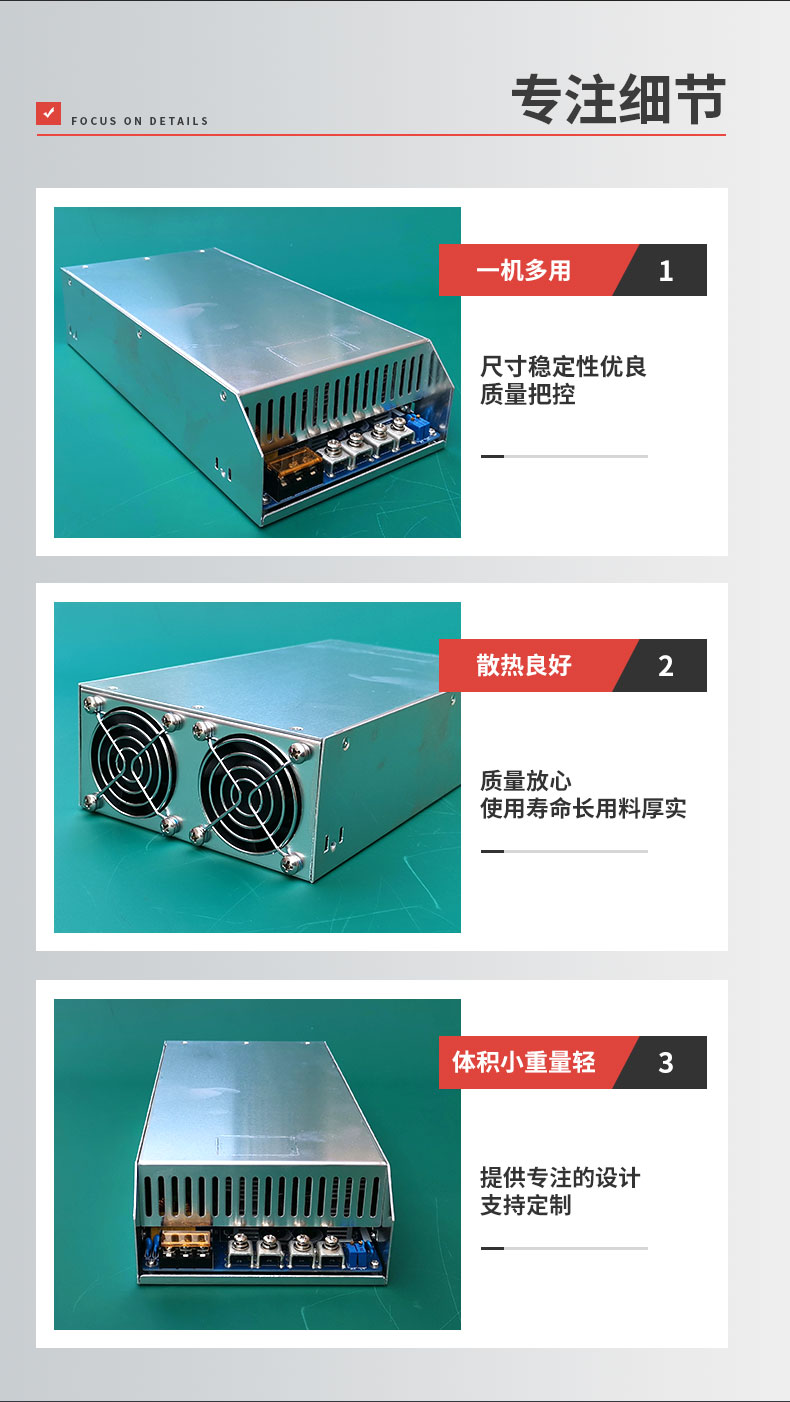

CD-57.6V30A主要技术参数

品牌  德兰士电子——锂电池充电机

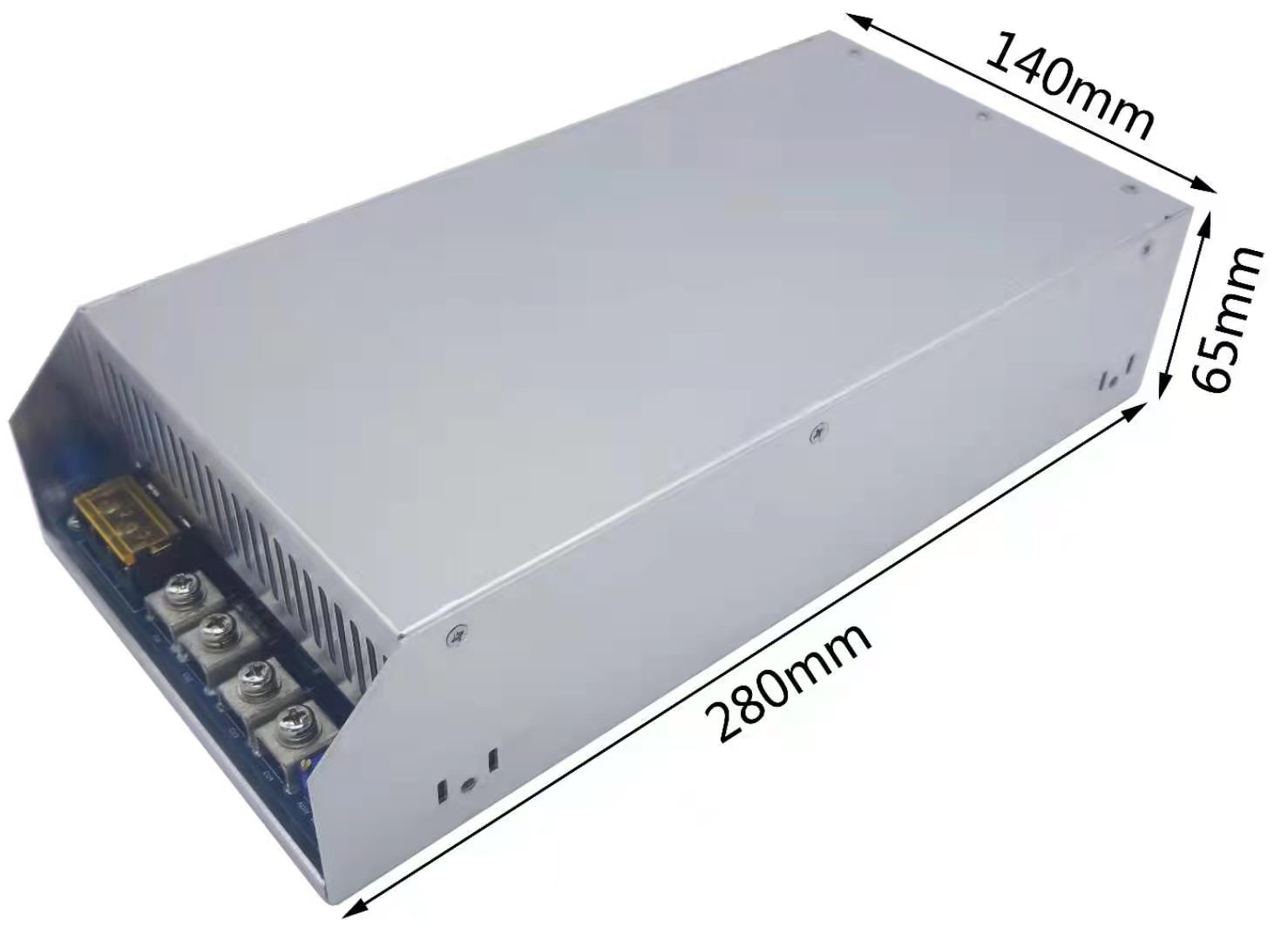

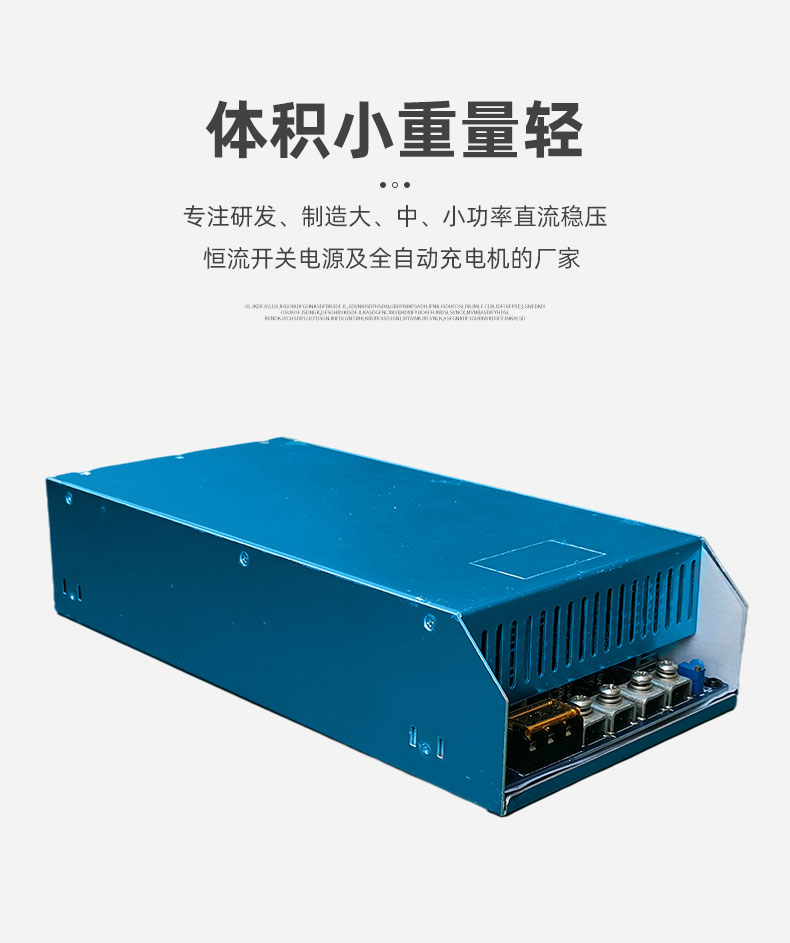

外观  外形尺寸:  280mm×140mm×65mm
  整机重量:   约1.8kg;
 电压电流显示:   ****
性能  输入:   输入电压:  AC 110V 、AC220V  AC380V ± 15% 或 DC/DC ;
   输入频率:  50~400Hz任选;
 标称电压:   DC:51.2V        (视参数而定);
 恒充电压:   DC:57.6V        (视参数而定);
 过压保护:   DC:59V        (视参数而定);
 充电电流:   DC:30A恒流    (固定或可调);
 输出功率:   1800W        (视参数而定);
 充电模式:   恒流恒压充电;
  转换点:   3A  (输出最大电流的1/10);
 智能化:   充电过程全自动,无需人员看守;
 效率:  ≥ 95%;
 功率因素:  ≥ 85%;
 平均无故障时间(MTBF):  ≥5000H;
 绝缘强度:    输入对外壳:  ≥AC1500V;
   输出对外壳:  ≥AC 750V;
   输入对输出:  ≥AC1500V;
保护  输入输出全隔离;
  输入过压,欠压;
  输出过压,过流,短路;

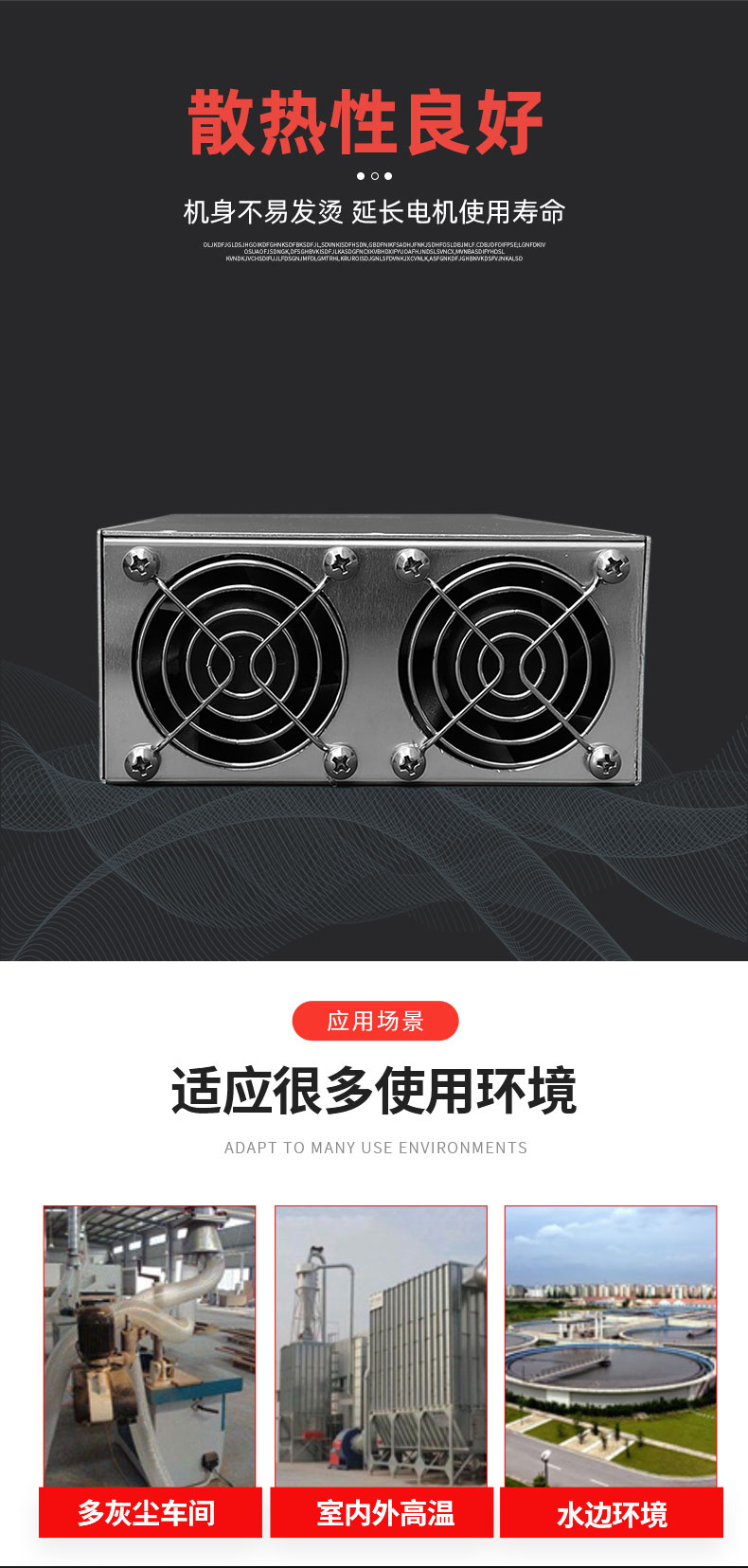

  整机过热:整机过热保护阈值:80-85℃时智能风冷;
环境  工作温度:   (-20~70)℃;
  贮存温度:   (-40~70)℃;
  相对湿度:   90%(40±2℃);
  大气压力:   (70~106)kPa;
适用范围   广泛应用于电力直流屏系统、船舶、通信、科研、游乐、牵引、电动汽车充    电桩等充电设备。


使用说明:

1. 检测:接好电源线后,空载开机,充电完成指示灯亮。无误。关机;
 2. 接线:正确连接充电机与蓄电池的30A连接线(≥6mm2),确认接头牢固,连接无误;
 3. 开机:带载通电,调节旋钮到合适充电电流值充电电流:

 1) 常规充电:锂电池一般按照2.5~3小时充满电充电率(0.33C~0.25C)选择充电电流,即:

充电电流(A)=蓄电池额定容量(Ah)÷2.5h
例如充100Ah的电池,充电电流(A)=100Ah÷2.5h=40A。

2)快速充电:蓄电池的容量(AH)÷需要完成充电的时间=选择的充电电流A。直至充电机面板的“完成”指 示灯亮或电流表为0A,即可结束充电或继续维持涓流浮充状态。
 3)在线充电:可按照常规的充电方法选择充电电流。即:充电机→蓄电池→负载(电子设备或发动机)连接在一起使用,适合长时间无人看守的场合。
 3. 充电机开始运作,直至充电完成指示灯亮或电流表为0A,表示蓄电池已充满电,此时可以关机拆下蓄电池结束充电,拆下蓄电池。

注意事项:

1.本机只适合16串磷酸铁锂电池充电;
 2.按后面板的备注再接上充电机与蓄电池的连线(S截面积≥6㎜2);
 3.正确连接蓄电池与充电机的连接线,充电机后挡板输出接线柱,红色接线柱为正极,黑色接线柱为负极;
 4.该充电机设有蓄电池反接保护开关,连接时请不要接错,以免由开关的误动作而损坏充电机;
 5.连接应牢固,以免局部电流过大导致接口过热;
 6.使用时请不要挡住风扇的出风口。

保养和维修:

1.如果长时间不使用本充电机,请于三至六个月通一次电。
 2.出现故障及问题时的处理:开机后若发现工作不正常时应及时切断充电机的电源,仔细检查机器内外连接是否正确,连接螺丝是否松动。
 3.如出现用户难于处理的问题切勿擅自旋出螺丝而取下机壳。因为机内有高压电,没有专业知识及仪器设备不要自行修理,请及时通知我厂及经销商解决。
